Размеры муфты SGFIex-120.05 (GK-10332)
Характеристики муфты SGFIex-120.05 (GK-10332)
| Размер (мм) |
D (мм) |
E (мм) |
L (мм) |
K (мм) |
d Pilot (мм) |
d max (мм) |
d1 (мм) |
d2 (мм) |
Размер оси |
Размер маховика |
Вес (кг) |
| 120 |
162 |
30 |
90 |
20 |
29 |
70 2 3/4” |
82 |
109 |
Ml6x55 |
SAE 10 |
11.5 |
| Модель |
Номер детали |
Крутящий момент мин. (н·м) |
Крутящий момент макс. (н·м) |
Используемая гибкая муфта |
Крутящий момент затяжки (н·м) |
| SGFIex-120.05 |
GK-10332 |
740 |
1480 |
SGFIex-3FF-120 |
165 |

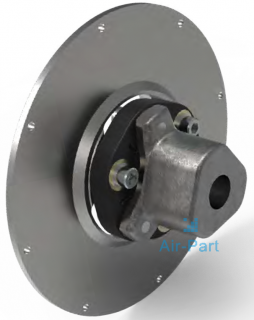

SGFLEX-3F Гибкая муфта в сборе
Новая соединительная система серии SGFlex-3F включает в себя проверенные в отрасли соединительные муфты SGFlex с цельными стальными фланцами или комбинациями маховиков, что обеспечивает комплексное решение для клиентов. Гибкие муфты SGF - это крутильные гибкие, непереводные муфты. Они используются для компенсации радиального, осевого или углового смещения вращающихся компонентов (например, валов), чтобы ослабить вибрации в трансмиссии и минимизировать пики крутящего момента.
