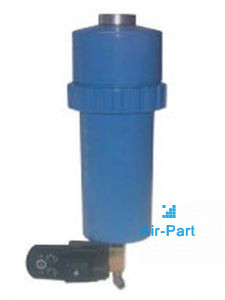

Корпус фильтра HD специально разработан для очистки сжатого воздуха и газов высокого давления до 400 бар. Сам корпус состоит всего из двух частей, что позволяет получить крайне низкое падение давления, при высокой пропускной способности.
Исполнение из алюминия, для фильтров с рабочим давлением до 64 атм. для более высокого давления применяется исполнение из стали.
При этом в корпус HD может устанавливаться фильтроэлемент любой степени фильтрации от предварительного до тонкой очистки. Диапазон рабочих температур от минус 10 до плюс 80 °С.
|
Размер корпуса
|
Объем (л)
|
Масса* (кг)
|
A
мм
|
В
мм
|
Резьба
|
D
мм
|
Е
мм
|
F
мм
|
G
мм
|
Н
|
Размер элемента
|
|
HD0003
|
0.18
|
5
|
170
|
85
|
R 1/4"
|
150
|
130
|
90
|
50
|
4хМ8
|
FF03/05 (03/05FF)
|
|
HD0006
|
0.18
|
5
|
170
|
85
|
R 3/8"
|
150
|
130
|
90
|
50
|
4хМ8
|
FF03/10 (03/10FF)
|
|
HD0012
|
0.34
|
9
|
210
|
105
|
R 1/2"
|
190
|
190
|
110
|
50
|
4хМ8
|
FF04/20 (04/20FF)
|
|
HD0018
|
0.41
|
9.5
|
235
|
105
|
R 3/4"
|
215
|
190
|
110
|
50
|
4хМ8
|
FF05/20 (05/20FF)
|
|
HD0027
|
0.54
|
14.5
|
250
|
119
|
R 1"
|
220
|
190
|
130
|
70
|
4хМ10
|
FF05/25 (05/25FF)
|
|
HD0036
|
0.73
|
16
|
305
|
119
|
R 11/4"
|
270
|
250
|
130
|
70
|
4хМ10
|
FF07/25 (07/25FF)
|
|
HD0048
|
1.39
|
27.5
|
330
|
150
|
R 11/2"
|
295
|
250
|
160
|
80
|
4хМ10
|
FF07/30 (07/30FF)
|
|
HD0072
|
2.48
|
60
|
420
|
186
|
R 2"
|
380
|
340
|
200
|
110
|
4хМ12
|
FF10/30 (10/30FF)
|
