Общие сведения:
- среднего давления;
- одностороннего всасывания;
- радиальные лопатки;
- количество лопаток – 8;
- правое и левое вращение.
Назначение:
- удаление древесных стружек и опилок;
- системы пневмотранспорта зерна и при производстве круп;
- системы отбора запыленного воздуха при производстве цемента и железобетонных конструкций;
- другие производственные и санитарно-технические цели.
Варианты изготовления:
- по конструктивной схеме № 1 (рабочее колесо на валу двигателя)

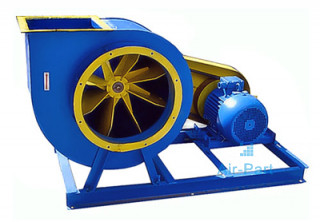

- по конструктивной схеме № 5 (клиноременная передача).
- пылевые из углеродистой стали;
- пылевые коррозионностойкие из нержавеющей стали;
- взрывозащищенные из разнородных металлов;
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды от минус 40 до плюс 40 °С. Умеренный климат, вторая и третья категории размещения. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения. Размер частиц не должен превышать 2 мм. Содержание пыли и других твердых примесей в перемещаемых средах – не более 1 кг/м3.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.
Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения.
Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.
