Область применения таймерного конденсатоотводчика CDE 40T-B15
Конденсатоотводчики ряда CDE.. T разработаны для удаления конденсата, не содержащего агрессивные вещества, из систем сжатого воздуха давлением до 350 бар. Это означает, что конденсат, образовавшийся в системе сжатого воздуха, будет автоматически удален из системы, при этом его давление будет сброшено до атмосферного.
Основные технические данные
| Модель |
Вход |
Выход |
Высота (A) |
Ширина (B) |
Длина (C) |
Вес |
| CDE 40T-B15 |
G 1/2 |
G 1/2 |
75 мм |
118 мм |
83 мм |
0.6 кг |
Особенности таймерного конденсатоотводчика CDE 40T-B15
В системе сжатого воздуха всегда образуется конденсат. Он представляет собой влагу, содержащую некоторое количество масла и прочих примесей, образовавшуюся в потоке сжатого воздуха при достижении температуры точки росы либо в процессе фильтрации. Как результат - формирование ржавчины и коррозии в системе сжатого воздуха, приводящей к дополнительному загрязнению конденсата. Для своевременного удаления конденсата и содержащихся в нем примесей из воздуха используются конденсатоотводчики.

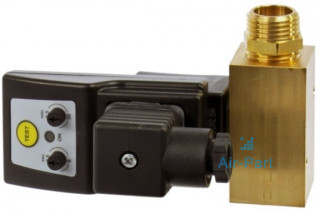

Конденсатоотводчики CDE..T состоят из корпуса под давлением и электроклапана, который управляется электронным блоком управления с двумя различными таймерами открытия/закрытия клапана. Интервал “клапан закрыт” (0.5..45 мин) и интервал “клапан открыт” (0.5..10 сек) можно установить для обоих клапанов независимо друг от друга. Как только подается напряжение, клапан открывается на установленное время разгрузки. В дальнейшем конденсатоотводчик работает в соответствии с установленными интервалами открытия/закрытия.
Характеристики и модельный ряд
| Модель |
Мин./Макс. рабочее давление |
Номинальная производительн ость*1 |
Номинальное количество конденсата |
Мин./Макс. рабочая температура |
Мин./Макс. температура среды |
| CDE 40T-B15 |
16 бар |
2 500 м³/ч |
28 л/ч |
+2°C - +55°C |
+2°C - 90°C |
