Описание магистральных фильтров и элементов COMPRAG P

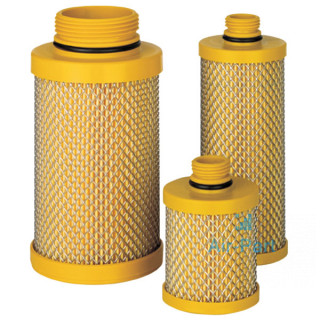

Магистральный фильтрующий элемент устанавливается внутри корпуса магистрального фильтра и предназначен для фильтрации сжатого воздуха от твёрдых частиц, а также паров воды и масла.
Состоит фильтрующий элемент из алюминиевого и/или пластикового каркаса, фильтрующего материала и резинового уплотнения. Фильтрующим материалом может быть намотанная в несколько слоёв синтетическое микроволокно (итальянский аналог), либо гофрированное боросиликатное стекловолокно (немецкий аналог), имеющее свойство к регенерации. Мы можем предложить нашим Клиентам оба варианта.
Фильтрующие магистральные элементы, по-другому картриджи, подразделяются на следующие типы:
- сепарирующие , встречаются довольно редко, предназначены для удаления основного конденсата в линии после компрессора. Задерживают водомасляные аэрозоли размером от 25 микрон до 5 микрон, твёрдые частицы не отделяются;
- предварительные , рекомендуются устанавливать после циклонного сепаратора или после осушителя, чтобы задерживать ржавчину, окалины, адсорбентную пыль после осушителя и прочие твёрдые частицы размером до 5-3 мкм;
- общей очистки , степень фильтрации по твёрдым частицам составляет до 1 мкм, а по маслу до 0.1 мг/м3. Рекомендуется устанавливать как промежуточный вариант между предварительным фильтром и фильтром тонкой очистки. Внешняя сторона фильтрующего элемента дополнительно снабжена губковидным поролоновым фильтрующим материалом, основная функция которого задерживать конденсат;
- микрофильтр или фильтр тонкой очистки , степень фильтрации по твёрдым частицам до 0.01 мкм, а по маслу до 0.01 мг/м3. Данный тип рекомендуется устанавливать на входе перед осушителем, угольным или стерильным фильтром. Внешняя сторона элемента, как у фильтра общей очистки, дополнительно снабжена губковидным поролоновым фильтрующим материалом;
- угольный , предназначен для очистки сжатого воздуха от паров масла и воды до 0.003 мг/м3 и удаления некоторых запахов. Устанавливается как финишный вариант в линии или перед стерильным фильтром, в случае отсутствия осушителя в магистрали.
Характеристики магистральных фильтров и элементов COMPRAG P
Модель фильтроэлемента Код фильтроэлемента Код Модель Резьбовое соединение Производи- тельность м³/мин Габаритные размеры, мм Масса, кг
А
B
C
D
E
EL-012P
14222101
14200001
AF-012
3/8”
1,2
88
20
187
80
35
0,86
EL-016P
14222102
14200002
AF-016
1/2”
1,6
88
20
256
80
35
0,96
EL-025P
14222103
14200003
AF-025
1/2”
2,5
106
25
278
100
35
1,46
EL-036P
14222104
14200004
AF-036
3/4”
3,6
106
25
278
100
65
1,46
EL-047P
14222105
14200005
AF-047
1”
4,7
125
32
252
120
65
2,26
EL-060P
14222106
14200006
AF-060
1”
6
125
32
352
140
65
2,56
EL-072P
14222107
14200007
AF-072
1 ¼”
7,2
125
32
352
140
65
2,56
EL-085P
14222108
14200008
AF-085
1 ½”
8,5
125
32
450
160
65
3,36
EL-125P
14222109
14200009
AF-125
1 ½”
12,5
160
32
450
160
65
3,36
EL-148P
14222110
14200010
AF-148
2”
14,8
160
43
605
180
65
5,26
EL-196P
14222111
14200011
AF-196
2”
19,6
160
43
605
180
65
5,26
EL-240P
14222112
14200012
AF-240
2 ½”
24
160
43
685
200
65
6,46
EL-328P
14222113
14200013
AF-328
3”
32,8
240
60
800
300
65
13,06
EL-460P
14222114
14200014
AF-460
3”
46
240
60
800
300
65
13,06
Купить магистральный фильтр COMPRAG P
Вы можете оформить заказ на нашем сайте, воспользовавшись кнопкой «Купить в один клик» или просто позвонив по нашему телефону. Компания «Эир-Парт» занимается поставкой расходных материалов и комплектующих для компрессоров и осушителей, фильтрующих элементов к магистральным фильтрам для производства и очистки сжатого воздуха, а также фильтров к гидравлическим системам и процессной фильтрации. Купить магистральные фильтры COMPRAG в наличии или под заказ.
