Области применения и установка
Рекомендуются для перекачивания чистой, без абразивных частиц, воды и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса. Насосы компактны, надежны и просты в эксплуатации. Подходят для разнообразного применения в быту: в сочетании с гидроаккумуляторами небольших объёмов используются для подачи воды, применяются для орошения садов и огородов, для забора воды из резервуаров, а также во всех случаях, когда в перекачиваемой воде вероятно наличие воздуха или газа. Насосы укомплектованы лепестковым запорным клапаном.
Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от непогоды.
Эксплуатационные ограничения
- Манометрическая высота всасывания до 9 м
- Температура жидкости от -10 °C до +60 °C
- Температура окружающей среды до +40 °C (+45 °C для PKS 60)
- Максимальное давление в корпусе насоса:
- – 6 бар в PKS 60, PKS 65
- – 7 бар в PKS 70, PKS 80
- Продолжительный режим работы электродвигателя S1
Рабочий диапазон
- Производительность до 50 л/мин (3 м3/ч)
- Напор до 70 м
Патенты - марки - модели
- Фланец: патент No IT1243605
- Вал: патент No 0000275945 (PKS60, PKS65)
- Зарегистрированная итальянская модель No 72753
Исполнение и правила безопасности
EN 60335-1
IEC 60335-1
CEI 61-150
EN 60034-1
IEC 60034-1
CEI 2-3
Исполнение по заказу
- Специальное механическое уплотнение
- Другие напряжения питания или частота 60 Гц
- Степень защиты IP X5 для PKS 70, PKS 80
Сертификаты
Сертифицированная система менеджмента
Det Norske Veritas (DNV)
ISO 9001: Система менеджмента качества
ISO 14001: Экологический менеджмент

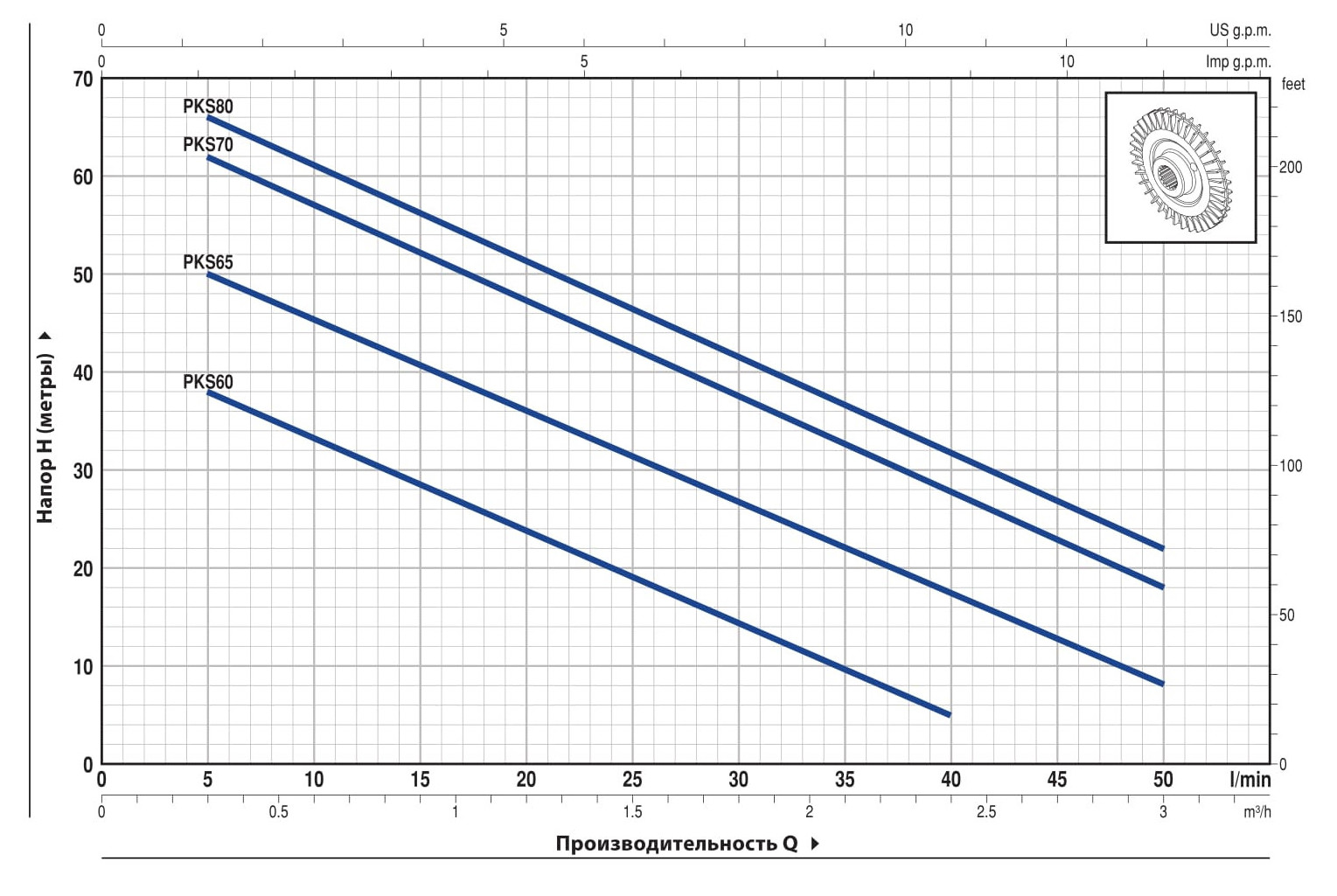

Технические характеристики
50 Гц n=2900 об/мин , HS=0 м
Тип
|
Мощность (p2)
|
Q м3/ч
|
0
|
0,3
|
0,6
|
0,9
|
1,2
|
1,5
|
1,8
|
2,1
|
2,4
|
2,7
|
3,0
|
Однофазный
|
Трехфазный
|
кВт
|
Л.С.
|
Q л/мин
|
0
|
5
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
PKSm 60
|
PKS 60
|
0,37
|
0,50
|
H метры
|
40
|
38
|
33,5
|
29
|
24
|
19,5
|
15
|
10
|
5
|
|
|
PKSm 65
|
PKS65
|
0,50
|
0,70
|
55
|
50
|
45,5
|
40,5
|
36
|
31
|
27
|
22
|
17
|
12,5
|
8
|
PKSm 70
|
PKS 70
|
0,60
|
0,85
|
65
|
62
|
57
|
52
|
47
|
42
|
37
|
32
|
27
|
22
|
18
|
PKSm 80
|
PKS 80
|
0,75
|
1
|
70
|
66
|
61
|
56
|
51
|
46
|
41
|
36,5
|
31
|
27
|
22
|
Q - Производительность. H - Общий манометрический напор. HS - Высота всасывания.
Допустимое отклонение характеристик насосов соответствует классу 3B согласно ENISO9906.
Типовая схема монтажа
- Корпус насоса Чугун с катафорезной обработкой, патрубки с резьбой согласно ISO228/1 и запорным клапаном, встроенным во всасывающий патрубок
- Фланец Алюминий с латунной вставкой (патент), снижает риск заклинивания рабочего колеса
- Рабочее колесо Латунь, с периферийными радиальными лопатками
- Вал двигателя Нержавеющая сталь EN10088-3 -1.4104
- Механческое уплотнение
Уплотнение Тип
|
Вал Материалы Диаметр
|
Материалы
|
Неподвижное кольцо
|
Вращающееся кольцо
|
Зластомер
|
AR-12
|
12 мм
|
Керамика
|
Графит
|
NBR
|
- Подшипники
Электронасос
|
Тип
|
PKS 60-65
|
6201 ZZ/6201 ZZ
|
PKS 70-80
|
6203 ZZ/6203ZZ
|
- Конденсатор
Электронасос Однофазный
|
Емкость (230 В или 240 В)
|
(110 B)
|
PKSm 60
|
10 µF-450 В
|
25 µF- 250 В
|
PKSm 65
|
14 µF-450 В
|
25 µF- 250 В
|
PKSm 70
|
16 µF-450 В
|
60 µF-300 В
|
PKSm 80
|
20 µF- 450 В
|
60 µF-300 В
|
- Электродвигатель
PKSm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку.
PKS: трехфазный 230/400 В - 50 Гц.
Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 (IEC60034-30).
- Изоляция: класс F
- Степень защиты: IP Х4
Рамеры и вес
Тип
|
Патрубки
|
Размеры, мм
|
кг
|
Однофазный
|
Трехфазный
|
DN1
|
DN2
|
a
|
f
|
h
|
h1
|
h2
|
i
|
m
|
n
|
n1
|
w
|
s
|
1~
|
3~
|
PKSm 60
|
PKS60
|
1”
|
1”
|
29
|
195
|
183
|
149
|
34
|
110
|
55
|
149
|
93-100
|
53
|
7
|
6,1
|
6,1
|
226
|
190
|
156
|
80
|
100
|
PKSm 65
|
PKS65
|
7,8
|
7,1
|
PKSm 70
|
PKS70
|
260
|
198
|
164
|
90
|
160
|
112
|
62
|
10,6
|
10,5
|
PKSm 80
|
PKS80
|
10,6
|
10,5
|
Потребляемый ток
Тип
Однофазный
|
Напряжение
|
230 В
|
240 В
|
110 В
|
PKSm 60
|
2,5 A
|
2,4 A
|
5,5 A
|
PKSm 65
|
3,7A
|
3,4 A
|
7,4 A
|
PKSm 70
|
5,2 A
|
4,8 A
|
10,8 A
|
PKSm 80
|
5,2 A
|
4,8 A
|
10,5 A
|
Тип
Трёхфазный
|
Напряжение
|
230 В
|
400 В
|
240 В
|
415 В
|
PKS 60
|
2,0 A
|
1,15 A
|
1,9 A
|
1,1 A
|
PKS 65
|
3,0A
|
1,7 A
|
2,8 A
|
1,6 A
|
PKS 70
|
3,8 A
|
2,2 A
|
3,3 A
|
1,9 A
|
PKS 80
|
3,8 A
|
2,2 A
|
3,3 A
|
1,9 A
|
