Описание магистральных фильтров и элементов HANKISON HF7
Магистральный фильтрующий элемент устанавливается внутри корпуса магистрального фильтра и предназначен для фильтрации сжатого воздуха от твёрдых частиц, а также паров воды и масла.

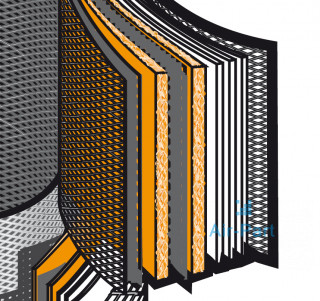

Состоит фильтрующий элемент из алюминиевого и/или пластикового каркаса, фильтрующего материала и резинового уплотнения. Фильтрующим материалом может быть намотанная в несколько слоёв синтетическое микроволокно (итальянский аналог), либо гофрированное боросиликатное стекловолокно (немецкий аналог), имеющее свойство к регенерации. Мы можем предложить нашим Клиентам оба варианта.
Фильтрующие магистральные элементы, по-другому картриджи, подразделяются на следующие типы:
- сепарирующие, встречаются довольно редко, предназначены для удаления основного конденсата в линии после компрессора. Задерживают водомасляные аэрозоли размером от 25 микрон до 5 микрон, твёрдые частицы не отделяются;
- предварительные, рекомендуются устанавливать после циклонного сепаратора или после осушителя, чтобы задерживать ржавчину, окалины, адсорбентную пыль после осушителя и прочие твёрдые частицы размером до 5-3 мкм;
- общей очистки, степень фильтрации по твёрдым частицам составляет до 1 мкм, а по маслу до 0.1 мг/м3. Рекомендуется устанавливать как промежуточный вариант между предварительным фильтром и фильтром тонкой очистки. Внешняя сторона фильтрующего элемента дополнительно снабжена губковидным поролоновым фильтрующим материалом, основная функция которого задерживать конденсат;
- микрофильтр или фильтр тонкой очистки, степень фильтрации по твёрдым частицам до 0.01 мкм, а по маслу до 0.01 мг/м3. Данный тип рекомендуется устанавливать на входе перед осушителем, угольным или стерильным фильтром. Внешняя сторона элемента, как у фильтра общей очистки, дополнительно снабжена губковидным поролоновым фильтрующим материалом;
- угольный, предназначен для очистки сжатого воздуха от паров масла и воды до 0.003 мг/м3 и удаления некоторых запахов. Устанавливается как финишный вариант в линии или перед стерильным фильтром, в случае отсутствия осушителя в магистрали.
Характеристики магистральных фильтров и элементов HANKISON HF7
|
Корпус
|
Производительность
|
Резьба
|
Размеры
|
Вес
lbs
|
Элемент
|
Кол-во
|
| scfm
|
нм3/ч
|
H
|
W
|
|
HF7-12 (HF712)
|
20
|
34
|
3/8” or 1/2” NPT
|
8
|
4
|
4.2
|
E7-12
|
1
|
|
HF7-16 (HF716)
|
35
|
60
|
3/8” or 1/2” NPT
|
11
|
4
|
8.1
|
E7-16
|
1
|
|
HF7-20 (HF720)
|
60
|
102
|
3/8” or 1/2” NPT
|
13
|
4
|
8.5
|
E7-20
|
1
|
|
HF7-24 (HF724)
|
100
|
170
|
3/4” or 1” NPT
|
15
|
5
|
6.3
|
E7-24
|
1
|
|
HF7-28 (HF728)
|
170
|
289
|
3/4” or 1” NPT
|
20
|
5
|
6.9
|
E7-28
|
1
|
|
HF7-32 (HF732)
|
250
|
425
|
1”, 1-1/4” or 1-1/2” NPT
|
23
|
6
|
10.2
|
E7-32
|
1
|
|
HF7-36 (HF736)
|
375
|
637
|
1”, 1-1/4” or 1-1/2” NPT
|
27
|
6
|
11.3
|
E7-36
|
1
|
|
HF7-40 (HF740)
|
485
|
824
|
2” or 2-1/2” NPT
|
31
|
8
|
28.0
|
E7-40
|
1
|
|
HF7-44 (HF744)
|
625
|
1062
|
2-1/2” NPT
|
37
|
8
|
33.0
|
E7-44
|
1
|
|
HF7-48 (HF748)
|
780
|
1325
|
2-1/2” NPT
|
43
|
8
|
38.0
|
E7-48
|
1
|
|
HF7-52 (HF752)
|
625
|
1062
|
3” NPT
|
41
|
10
|
37
|
E7-52
|
1
|
|
HF7-54 (HF754)
|
1000
|
1699
|
3” NPT
|
48
|
16
|
93
|
E7-54
|
2
|
|
HF7-56 (HF756)
|
1250
|
2124
|
3” NPT
|
48
|
16
|
93
|
E7-56
|
2
|
|
HF7-60 (HF760)
|
1875
|
3186
|
3” NPT
|
49
|
16
|
123
|
E7-60
|
3
|
|
HF7-64 (HF764)
|
2500
|
4248
|
4” FLG
|
52
|
20
|
185
|
E7-64
|
4
|
|
HF7-68 (HF768)
|
3125
|
5309
|
4” FLG
|
52
|
20
|
189
|
E7-68
|
5
|
|
HF7-72 (HF772)
|
5000
|
8495
|
6” FLG
|
55
|
24
|
285
|
E7-72
|
8
|
|
HF7-76 (HF776)
|
6875
|
11681
|
6” FLG
|
63
|
28
|
537
|
E7-76
|
11
|
|
HF7-80 (HF780)
|
8750
|
14866
|
6” FLG
|
63
|
28
|
599
|
E7-80
|
14
|
|
HF7-84 (HF784)
|
11875
|
20176
|
8” FLG
|
69
|
33
|
742
|
E7-84
|
19
|
|
HF7-88 (HF788)
|
16250
|
27609
|
8” FLG
|
68
|
39
|
936
|
E7-88
|
26
|
|
HF7-92 (HF792)
|
21250
|
36104
|
10” FLG
|
71
|
46
|
1471
|
E7-92
|
34
|
Купить магистральный фильтр HANKISON HF7
99.9999% по отношению к частицам размером 1 мкм.
Остаточное содержание масла: не более 0.5 мг/м3.
Начальное дифф. давление на фильтроэлементе: 50 мбар
Также вы можете купить и другие фильтры и оборудование фирмы Hankison.
