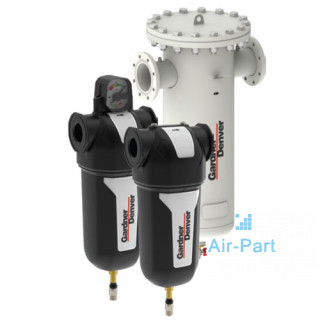

Описание магистральных фильтров и элементов GARDNER DENVER GDF
Магистральный фильтрующий элемент устанавливается внутри корпуса магистрального фильтра и предназначен для фильтрации сжатого воздуха от твёрдых частиц, а также паров воды и масла.
Состоит фильтрующий элемент из алюминиевого и/или пластикового каркаса, фильтрующего материала и резинового уплотнения. Фильтрующим материалом может быть намотанная в несколько слоёв синтетическое микроволокно (итальянский аналог), либо гофрированное боросиликатное стекловолокно (немецкий аналог), имеющее свойство к регенерации. Мы можем предложить нашим Клиентам оба варианта.
Фильтрующие магистральные элементы, по-другому картриджи, подразделяются на следующие типы:
- сепарирующие, встречаются довольно редко, предназначены для удаления основного конденсата в линии после компрессора. Задерживают водомасляные аэрозоли размером от 25 микрон до 5 микрон, твёрдые частицы не отделяются;
- предварительные, рекомендуются устанавливать после циклонного сепаратора или после осушителя, чтобы задерживать ржавчину, окалины, адсорбентную пыль после осушителя и прочие твёрдые частицы размером до 5-3 мкм;
- общей очистки, степень фильтрации по твёрдым частицам составляет до 1 мкм, а по маслу до 0.1 мг/м3. Рекомендуется устанавливать как промежуточный вариант между предварительным фильтром и фильтром тонкой очистки. Внешняя сторона фильтрующего элемента дополнительно снабжена губковидным поролоновым фильтрующим материалом, основная функция которого задерживать конденсат;
- микрофильтр или фильтр тонкой очистки, степень фильтрации по твёрдым частицам до 0.01 мкм, а по маслу до 0.01 мг/м3. Данный тип рекомендуется устанавливать на входе перед осушителем, угольным или стерильным фильтром. Внешняя сторона элемента, как у фильтра общей очистки, дополнительно снабжена губковидным поролоновым фильтрующим материалом;
- угольный, предназначен для очистки сжатого воздуха от паров масла и воды до 0.003 мг/м3 и удаления некоторых запахов. Устанавливается как финишный вариант в линии или перед стерильным фильтром, в случае отсутствия осушителя в магистрали.
Характеристики магистральных фильтров и элементов GARDNER DENVER GDF
| Фильтр модели GDF, отверстие и класс G_H_V | Размер отверстия ISO228-1 BSPP | Расходы воздуха, м³/мин (куб. фут/мин) | длина | высота | глубина | вес |
| 5 бар | 7 бар | 9 бар | 10 бар | 13 бар |
| м3/мин |
куб. фут мин |
м3/мин |
куб. фут мин |
м3/мин |
куб. фут мин |
м3/мин |
куб. фут мин |
м3/мин |
куб. фут мин |
мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
Кг |
Фунт |
| GDF0006G1/4 |
1/4" | 0,51 | 18 | 0,6 | 21,2 | 0,68 | 24 | 0,71 | 25,2 | 0,82 | 28,8 | 76 | 3. 9 3,0 | 181,5 | 7,12 | 64 | 2,5 | 0,6 | 1,3 |
| GDF0006G3/8 |
3/8" |
| GDF0006G1/2 |
1/2" |
| GDF0012G3/8 |
3/8" | 1,02 | 36 | 1,2 | 42,4 | 1,36 | 47,9 | 1,43 | 50,5 | 1,63 | 57,7 | 97,5 | 3,8 | 235 | 9,3 | 84 | 3,3 | 1,1 | 2,4 |
| GDF0012G1/2 |
1/2" |
| GDF0018G1/2 |
1/2" | 1,53 | 54,1 | 1,8 | 63,6 | 2,03 | 71,9 | 2,14 | 75,7 | 2,45 | 86,5 | 97,5 | 3,8 | 235 | 9,3 | 84 | 3,3 | 1,1 | 2,4 |
| GDF0018G3/4 |
3/4" |
| GDF0018G1 |
1" |
| GDF0036G3/4 |
3/4" | 3,06 | 108 | 3,6 | 127 | 4,07 | 144 | 4,28 | 151 | 4,9 | 173 | 129 | 5,1 | 274,8 | 10,8 | 115 | 4,5 | 2,2 | 4,8 |
| GDF0036G1 |
1" |
| GDF0066G1 |
1" | 5,61 | 198 | 6,6 | 233 | 7,46 | 263 | 7,85 | 277 | 8,98 | 317 | 129 | 5,1 | 364,3 | 14,3 | 115 | 4,5 | 2,7 | 5,9 |
| GDF0066G11/4 |
1 1/4" |
| GDF0066G11/2 |
1 1/2" |
| GDF0096G11/4 |
1 1/4" | 8,16 | 288 | 9,6 | 339 | 10,8 | 383 | 11,4 | 404 | 13,1 | 461 | 170 | 6,7 | 432,5 | 17 | 156 | 6,1 | 5,1 | 11,2 |
| GDF0096G11/2 |
1 1/2" |
| GDF0132G11/2 |
1 1/2" | 11,22 | 396 | 13,2 | 466 | 14,92 | 527 | 15,71 | 555 | 17,95 | 634 | 170 | 6,7 | 524,5 | 20,6 | 156 | 6,1 | 5,7 | 12,5 |
| GDF0132G2 |
2" |
| GDF0198G2 |
2" |
16,83 |
595 |
19,8 |
670 |
22,37 |
791 |
23,56 |
833 |
26,93 |
951 |
170 |
6,7 |
524,5 |
20,6 |
156 |
6,1 |
5,7 |
12,5 |
| GDF0258G21/2 |
2 1/2" | 21,93 | 775 | 25,8 | 912 | 29,15 | 1030 | 30,7 | 1085 | 35,09 | 1240 | 204,8 | 8,1 | 641,6 | 25,3 | 181 | 7,1 | 11,1 | 24,4 |
| GDF0258G3 |
3" |
| GDF0372G21/2 |
2 1/2" | 31,62 | 1117 | 37,2 | 1314 | 42,04 | 1485 | 44,27 | 1564 | 50,59 | 1788 | 204,8 | 8,1 | 832,1 | 32,8 | 181 | 7,1 | 13,9 | 30,6 |
| GDF0372G3 |
3" |
| GDF0600G4 |
4" |
51 |
1802 |
60 |
2120 |
67,8 |
2396 |
71,4 |
2523 |
81,6 |
2883 |
840 |
16,5 |
1694 |
33,3 |
282 |
11,1 |
44,5 |
98,1 |
Фильтроэлементы:
| Тип фильтра |
Артикул |
Размер |
FAD |
Фильтроэлемент | Артикул |
| GDF0006G1/4"G |
ZS1133639 |
G1/4" |
0.6 |
GDE0006G G |
ZS1133750 |
| GDF0006G1/4"H |
ZS1133640 |
G1/4" |
0.6 |
GDE0006G H |
ZS1133754 |
| GDF0006G1/4"V |
ZS1133641 |
G1/4" |
0.6 |
GDE0006G V |
ZS1133755 |
| GDF0006G3/8"G |
ZS1133642 |
G3/8" |
0.6 |
GDE0006G G |
ZS1133750 |
| GDF0006G3/8"H |
ZS1133643 |
G3/8" |
0.6 |
GDE0006G H |
ZS1133754 |
| GDF0006G3/8"V |
ZS1133644 |
G3/8" |
0.6 |
GDE0006G V |
ZS1133755 |
| GDF0006G1/2"G |
ZS1133645 |
G1/2" |
0.6 |
GDE0006G G |
ZS1133750 |
| GDF0006G1/2"H |
ZS1133646 |
G1/2" |
0.6 |
GDE0006G H |
ZS1133754 |
| GDF0006G1/2"V |
ZS1133647 |
G1/2" |
0.6 |
GDE0006G V |
ZS1133755 |
| GDF0012G3/8"G |
ZS1133648 |
G3/8" |
1.2 |
GDE0012G G |
ZS1133757 |
| GDF0012G3/8"H |
ZS1133649 |
G3/8" |
1.2 |
GDE0012G H |
ZS1133758 |
| GDF0012G3/8"V |
ZS1133650 |
G3/8" |
1.2 |
GDE0012G V |
ZS1133759 |
| GDF0012G1/2"G |
ZS1133651 |
G1/2" |
1.2 |
GDE0012G G |
ZS1133757 |
| GDF0012G1/2"H |
ZS1133652 |
G1/2" |
1.2 |
GDE0012G H |
ZS1133758 |
| GDF0012G1/2"V |
ZS1133654 |
G1/2" |
1.2 |
GDE0012G V |
ZS1133759 |
| GDF0018G1/2"G |
ZS1133655 |
G1/2" |
1.8 |
GDE0018G G |
ZS1133760 |
| GDF0018G1/2"H |
ZS1133656 |
G1/2" |
1.8 |
GDE0018G H |
ZS1133761 |
| GDF0018G1/2"V |
ZS1133657 |
G1/2" |
1.8 |
GDE0018G V |
ZS1133763 |
| GDF0018G3/4"G |
ZS1133658 |
G3/4" |
1.8 |
GDE0018G G |
ZS1133760 |
| GDF0018G3/4"H |
ZS1133659 |
G3/4" |
1.8 |
GDE0018G H |
ZS1133761 |
| GDF0018G3/4"V |
ZS1133661 |
G3/4" |
1.8 |
GDE0018G V |
ZS1133763 |
| GDF0018G1"G |
ZS1133662 |
G1" |
1.8 |
GDE0018G G |
ZS1133760 |
| GDF0018G1"H |
ZS1133663 |
G1" |
1.8 |
GDE0018G H |
ZS1133761 |
| GDF0018G1"V |
ZS1133664 |
G1" |
1.8 |
GDE0018G V |
ZS1133763 |
| GDF0036G3/4"G |
ZS1133665 |
G3/4" |
3.6 |
GDE0036G G |
ZS1133764 |
| GDF0036G3/4"H |
ZS1133666 |
G3/4" |
3.6 |
GDE0036G H |
ZS1133765 |
| GDF0036G3/4"V |
ZS1133668 |
G3/4" |
3.6 |
GDE0036G V |
ZS1133766 |
| GDF0036G1"G |
ZS1133669 |
G1" |
3.6 |
GDE0036G G |
ZS1133764 |
| GDF0036G1"H |
ZS1133670 |
G1" |
3.6 |
GDE0036G H |
ZS1133765 |
| GDF0036G1"V |
ZS1133671 |
G1" |
3.6 |
GDE0036G V |
ZS1133766 |
| GDF0066G1"G |
ZS1133672 |
G1" |
6.6 |
GDE0066G G |
ZS1133767 |
| GDF0066G1"H |
ZS1133673 |
G1" |
6.6 |
GDE0066G H |
ZS1133768 |
| GDF0066G1"V |
ZS1133674 |
G1" |
6.6 |
GDE0066G V |
ZS1133769 |
| GDF0066G11/4"G |
ZS1133675 |
G1 1/4" |
6.6 |
GDE0066G G |
ZS1133767 |
| GDF0066G11/4"H |
ZS1133676 |
G1 1/4" |
6.6 |
GDE0066G H |
ZS1133768 |
| GDF0066G11/4"V |
ZS1133677 |
G1 1/4" |
6.6 |
GDE0066G V |
ZS1133769 |
| GDF0066G11/2"G |
ZS1133678 |
G1 1/2" |
6.6 |
GDE0066G G |
ZS1133767 |
| GDF0066G11/2"H |
ZS1133679 |
G1 1/2" |
6.6 |
GDE0066G H |
ZS1133768 |
| GDF0066G11/2"V |
ZS1133680 |
G1 1/2" |
6.6 |
GDE0066G V |
ZS1133769 |
| GDF0096G11/4"G |
ZS1133683 |
G1 1/4" |
9.6 |
GDE0096G G |
ZS1133770 |
| GDF0096G11/4"H |
ZS1133684 |
G1 1/4" |
9.6 |
GDE0096G H |
ZS1133771 |
| GDF0096G11/4"V |
ZS1133685 |
G1 1/4" |
9.6 |
GDE0096G V |
ZS1133772 |
| GDF0096G11/2"G |
ZS1133686 |
G1 1/2" |
9.6 |
GDE0096G G |
ZS1133770 |
| GDF0096G11/2"H |
ZS1133687 |
G1 1/2" |
9.6 |
GDE0096G H |
ZS1133771 |
| GDF0096G11/2"V |
ZS1133688 |
G1 1/2" |
9.6 |
GDE0096G V |
ZS1133772 |
| GDF0132G11/2"G |
ZS1133689 |
G1 1/2" |
13.2 |
GDE0132G G |
ZS1133773 |
| GDF0132G11/2"H |
ZS1133690 |
G1 1/2" |
13.2 |
GDE0132G H |
ZS1133774 |
| GDF0132G11/2"V |
ZS1133691 |
G1 1/2" |
13.2 |
GDE0132G V |
ZS1133775 |
| GDF0132G2"G |
ZS1133692 |
G2" |
13.2 |
GDE0132G G |
ZS1133773 |
| GDF0132G2"H |
ZS1133693 |
G2" |
13.2 |
GDE0132G H |
ZS1133774 |
| GDF0132G2"V |
ZS1133694 |
G2" |
13.2 |
GDE0132G V |
ZS1133775 |
| GDF0198G2"G |
ZS1133695 |
G2" |
19.8 |
GDE0198G G |
ZS1133776 |
| GDF0198G2"H |
ZS1133696 |
G2" |
19.8 |
GDE0198G H |
ZS1133777 |
| GDF0198G2"V |
ZS1133697 |
G2" |
19.8 |
GDE0198G V |
ZS1133778 |
| GDF0258G21/2"G |
ZS1133698 |
G2 1/2" |
25.8 |
GDE0258G G |
ZS1133779 |
| GDF0258G21/2"H |
ZS1133699 |
G2 1/2" |
25.8 |
GDE0258G H |
ZS1133780 |
| GDF0258G21/2"V |
ZS1133700 |
G2 1/2" |
25.8 |
GDE0258G V |
ZS1133781 |
| GDF0258G3"G |
ZS1133701 |
G3" |
25.8 |
GDE0258G G |
ZS1133779 |
| GDF0258G3"H |
ZS1133702 |
G3" |
25.8 |
GDE0258G H |
ZS1133780 |
| GDF0258G3"V |
ZS1133703 |
G3" |
25.8 |
GDE0258G V |
ZS1133781 |
| GDF0372G21/2"G |
ZS1133705 |
G2 1/2" |
37.2 |
GDE0372G G |
ZS1133782 |
| GDF0372G21/2"H |
ZS1133706 |
G2 1/2" |
37.2 |
GDE0372G H |
ZS1133783 |
| GDF0372G21/2"V |
ZS1133707 |
G2 1/2" |
37.2 |
GDE0372G V |
ZS1133784 |
| GDF0372G3"G |
ZS1133709 |
G3" |
37.2 |
GDE0372G G |
ZS1133782 |
| GDF0372G3"H |
ZS1133710 |
G3" |
37.2 |
GDE0372G H |
ZS1133783 |
| GDF0372G3"V |
ZS1133711 |
G3" |
37.2 |
GDE0372G V |
ZS1133784 |
| Модель | Оценка | Присоединение | Производительность | Максимальное давление | Размеры(мм) |
Вес |
| м³/мин | cfm | бак | psi | Ш | В |
кг |
| GDF005 | G, H, V, P | ³/₈” | 0.5 | 18 | 17 | 250 | 76 | 225 |
0.55 |
| GDF007 | G, H, V, P | ½” | 0.7 | 24 | 17 | 250 | 76 | 225 |
0.55 |
| GDF013 | G, H, V, P | ¾” | 1.3 | 44 | 17 | 250 | 98 | 280 |
1.07 |
| GDF018 | G, H, V, P | ¾” | 1.8 | 65 | 17 | 250 | 98 | 280 |
1.09 |
| GDF025 | G, H, V, P | 1" | 2.5 | 88 | 17 | 250 | 129 | 319 |
2.06 |
| GDF032 | G, H, V, P | 1" | 3.2 | 112 | 17 | 250 | 129 | 319 |
2.06 |
| GDF038 | G, H, V, P | 1" | 3.8 | 135 | 17 | 250 | 129 | 319 |
2.06 |
| GDF067 | G, H, V, P | 1 ½” | 6.7 | 235 | 17 | 250 | 129 | 409 |
2.36 |
| GDF082 | G, H, V, P | 1 ½” | 8.2 | 288 | 17 | 250 | 129 | 409 |
2.36 |
| GDF100 | G, H, V, P | 2" | 10.0 | 353 | 17 | 250 | 170 | 518 |
5.2 |
| GDF0133 | G, H, V, P | 2" | 13.3 | 471 | 17 | 250 | 170 | 518 |
5.24 |
| GDF0167 | G, H, V, P | 2" | 16.7 | 589 | 17 | 250 | 170 | 518 |
5.26 |
| GDF0200 | G, H, V, P | 3" | 20.0 | 706 | 17 | 250 | 205 | 600 |
9.31 |
| GDF0260 | G, H, V, P | 3" | 26.0 | 918 | 17 | 250 | 205 | 700 |
10.69 |
| GDF0305 | G, H, V, P | 3" | 30.5 | 1077 | 17 | 250 | 205 | 700 |
10.69 |
| GDF0383 | G, H, V, P | 3" | 38.3 | 1354 | 17 | 250 | 205 | 930 |
13.7 |
| GDF0450 | G, H, V, P | 3" | 45.0 | 1589 | 17 | 250 | 205 | 930 |
13.7 |
| Готовый корпус | Оценка | Присоединение | Производительность | Максимальное давление | Размеры(мм) |
Вес |
| м³/мин | cfm | бар | psi | Ш | В |
кг |
| GDF0128F | G, H, V, P | DN50 | 12.8 | 453 | 16 | 232 | 285 | 500 |
8 |
| GDF0220F | G, H, V, P | DN65 | 22.0 | 777 | 16 | 232 | 285 | 690 |
11 |
| GDF0350F | G, H, V, P | DN80 | 35.0 | 1236 | 16 | 232 | 340 | 880 |
16 |
| GDF0466F | G, H, V, P | DN100 | 46.7 | 1648 | 16 | 232 | 485 | 1264 |
125 |
| GDF0700F | G, H, V, P | DN125 | 70.0 | 2472 | 16 | 232 | 630 | 1274 |
196 |
| GDF0950F | G, H, V, P | DN150 | 95.0 | 3355 | 16 | 232 | 630 | 1384 |
210 |
| GDF1250F | G, H, V, P | DN150 | 125.0 | 4414 | 16 | 232 | 676 | 1434 |
264 |
| GDF1550F | G, H, V, P | DN150 | 155.0 | 5474 | 16 | 232 | 724 | 1503 |
314 |
| GDF1833F | G, H, V, P | DN200 | 183.3 | 6474 | 16 | 232 | 724 | 1503 |
320 |
| GDF2366F | G, H, V, P | DN200 | 236.7 | 8358 | 16 | 232 | 885 | 1565 |
530 |
| GDF3316F | G, H, V, P | DN250 | 331.7 | 11713 | 16 | 232 | 950 | 1573 |
670 |
| GDF5166F | G, H, V, P | DN300 | 516.7 | 18246 | 16 | 232 | 1050 | 1702 |
1083 |
