Одним из видов деятельности завода является изготовление фильтров воздушных и патронов фильтрующих. Основные потребители нашей продукции – газоперекачивающие предприятия ОАО «Газпром» - используют ее в газоперекачивающих агрегатах для очистки атмосферного воздуха от пыли, а также природного газа от грязи и взвешенных каплевидных частиц.
Данные фильтры имеют высокую степень очистки, и могут успешно применяться в других отраслях, где требуется тонкая очистка воздуха и газа.
Фильтры - разового использования, поставляются в собранном виде, легко монтируются, не требуют ревизии при монтаже. При достижении предельного сопротивления заменяются новыми.

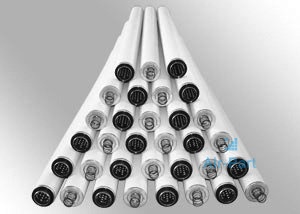

Патроны фильтрующие применяются для очистки природного газа от механических примесей и каплевидных взвешенных частиц.
Эффективность очистки:
- частицы до 10 мкм – 95%, свыше 10 мкм – 100% – для холста стекловолокнистого,
- частицы до 5 мкм – 99 %, свыше 5 мкм – 100% – для полотна нетканого клееного.
Температура рабочей среды: от -20°С до +100°С.
Гидравлическое сопротивление (чистого патрона): 0,01МПа.
Максимальный перепад давления (при максимальном загрязнении): не более 0,05МПа.
Технические характеристики фильтропатронов
| Обозначение
|
Фильтрующий
материал
|
Рис.
|
Размеры, мм
|
Масса, кг
|
| D
|
L
|
L1
|
L2
|
d
|
| ГПР475.00.000
|
полотно нетканое
клееное ТУ17
РСФСР 52-9814-80
|
2
|
105
|
1800
|
1884
|
-
|
-
|
3,54
|
| ГПР475.00.000-01
|
105
|
1000
|
1084
|
-
|
-
|
2,19
|
| ГПР475.00.000-02
|
105
|
500
|
584
|
-
|
-
|
1,14
|
| ГПР475.00.000-03
|
105
|
1100
|
1184
|
-
|
-
|
2,55
|
| ГПР475.00.000-04
|
1
|
105
|
1800
|
1884
|
1950
|
-
|
3,66
|
| ГПР475.00.000-05
|
105
|
1800
|
1884
|
1968
|
-
|
3,74
|
| ГПР138.00.010
|
холст
стекловолокнистый
ВВ-Г
ТУ21-5328981-16-96
|
2
|
124
|
1800
|
1884
|
-
|
-
|
3,65
|
| ГПР138.00.010-01
|
1
|
124
|
1800
|
1884
|
1950
|
-
|
3,77
|
| ГПР138.00.010-02
|
124
|
1800
|
1884
|
1968
|
-
|
3,85
|
| ГП585.03.00.000
|
2
|
124
|
1800
|
1884
|
-
|
-
|
4,20
|
| ГП585.03.00.000-01
|
124
|
1100
|
1184
|
-
|
-
|
2,60
|
| 6.1772.000 *
|
124
|
955
|
900
|
-
|
-
|
2,25
|
| 6.1379.000 *
|
3
|
115
|
915
|
909
|
-
|
84
|
2,22
|
| 6.1379.000-02 *
|
115
|
1000
|
980
|
-
|
84
|
2,56
|
| 6.1379.000-03 *
|
115
|
628
|
616
|
-
|
84
|
1,76
|
| 6.1379.000-04 *
|
115
|
1847
|
1835
|
-
|
84
|
4,82
|
| 6.1379.000-05 *
|
115
|
1822
|
1810
|
-
|
84
|
4,81
|
| 6.1379.000-06 *
|
115
|
610
|
598
|
-
|
84
|
1,78
|
| 6.1513.000
|
полотно нетканое
клееное ТУ17
РСФСР 52-9814-80
|
117
|
794
|
784
|
-
|
97
|
2,00
|
| 6.1515.000
|
150
|
400
|
390
|
-
|
127
|
1,90
|
| 6.1516.000
|
4
|
105
|
970
|
960
|
970
|
80
|
2,20
|
Примечания: * - корпус из нержавеющей стали.
Фильтрующие патроны ГПР475.00.000 взаимозаменяемы с патронами ГП585.03.00.000 и ГПР138.00.010 и разработаны с целью замены последних (фильтрующий слой – полотно нетканое клееное).
- Завод постоянно проводит работы по улучшению технологии и качества изготовления фильтров, а также исследования вопроса о возможности применения новых фильтрующих материалов с целью улучшения характеристик, таких как степень фильтрации, пылеёмкость и т.д.
- Мы будем рады рассмотреть Ваши предложения по изготовлению патронов фильтрующих любых типоразмеров. Завод готов сотрудничать и качественно выполнять Ваши заказы.
| Название |
Описание |
| Элемент, фильтрующий П-190-400-1.2 |
тип: картридж; фильтра фг грубой очистки для бппг (блочного пункта подготовки газа); материал: волокнисто-пористый полиэтилен; фильтрующая способность: от 20 мкм; |
| Элемент фильтрующий ЭФВП-Г-5-(140-90-366)-ВО-11 |
фильтр тонкой очистки ППГ (ПРИМЕНЕНИЕ: для фильтрации потока газа фильтр в направлении снаружи во внутрь; МАТЕРИАЛ: синтетика; Тонкость фильтрации: 5 мкм, Эффективность очистки по мех примесям 5 мкм 99%. Рабочее давление 0,5-2 МПа, максимальный коротко временный перепад 0,15 Мпа. Перепад при котором рекомендуется замена 0,08-0,1 МПа, температура среды от -40 до +80) |
| Элемент фильтрующий волокнисто-пористый ЭФВП-Г-20-(470-408-640)-21 |
Для очистки природного газа, пропускная способность 190 000 мЗ/час, наружный диаметр 470 мм, внутренний диаметр 408 мм, высота 640 мм, направление потока изнутри-наружу, с наружным перфорированным каркасом, максимальное давление 1,2 Мпа, фильтрующий материал волокнисто-пористый фильтрующий элемент на основе волокнообразующих полимеров, тонкость очистки от 20 мкм, эффективность очистки 99,8 % |
