Бывшие новинкой еще год назад, гофрированные фильтроэлементы ЭКОПЛЕН-РЕ из сверхвысокомолекулярного полиэтилена СВМПЭ, быстро вошли в ассортимент поставок на предприятия пищевой промышленности, показав непревзойденную ресурсность и практичность при фильтрации кваса, пива, воды, лимонадов, сиропа, коньяков, водок, масел. Являясь следующим шагом модернизации глубинных элементов ЭКОПЛАСТ-РЕ, фильтрующие элементы ЭКОПЛЕН-РЕ взяли все лучшее от своих предшественников, увеличив в несколько раз производительность, однократный ресурс работы и способность к регенерации. Как правило, на таких достаточно труднофильтруемых напитках, как квас, сиропы, лимонады ресурс работы составляет, как минимум, сезон в режиме "регенерация - работа". На воде данные элементы стоят годами, на водках и коньяках не менее полугода. Причем низкое сопротивление элементов позволяет фильтровать эти напитки самотеком. При применении эффективных методов регенерации ресурс ЭКОПЛЕН-РЕ может быть ограничен лишь естественным старением полимера, а это не менее 2-х лет работы. Сравнимый по химической стойкости с фторопластом-4, менее гидрофобный фильтроэлемент ЭКОПЛЕН-РЕ не имеет аналогов в мире по своим конструктивным и функциональным особенностям и является инновационной разработкой отечественного производителя.
В общетехническом применении фильтрующие элементы ЭКОПЛЕН-РЕ предназначены для удаления из жидких сред частиц размером более 5 мкм при температурах до 100°С. Преимущественный диапазон использования – финишная и предварительная очистка широкого спектра жидкостей, в том числе высокоагрессивных, от твердых механических примесей в различных отраслях промышленности.
Конструкция и материалы
Фильтровальный материал представляет собой пористую пленкутолщиной 1-1,5 мм, изготавливаемую спеканием из порошков сверхвысокомолекулярного полиэтилена (СВМПЭ, ТУ 2211-001-98386801) разной дисперсности. Толщина фильтрующей пленки – 1-1,5 мм, что позволяет обеспечить удержание загрязнений как на поверхности фильтрующего слоя, так и в его глубине.
Эффективность удержания частиц - не менее 98% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

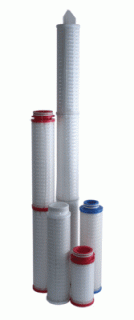

Фильтровальный материал уложен в виде полого цилиндрического гофропакета высотой 250 мм и помещен между внешним и внутренним перфорированными каркасами из полипропилена.
Пленка имеет одну профилированную поверхность, обеспечивающую дренаж. Данные элементы в отличие от других гофрированных элементов не имеют дренажных или иных слоев.
Общая информация
Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена (СВМПЭ), близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛЕН-РЕ для фильтрации практически всех жидких продуктов в диапазоне рН от 1 до 14 при нормальных и повышенных температурах.
Отсутствие дренажных материалов обеспечивает чистоту фильтровального материала и гарантирует отсутствие выделений в фильтрат.
Относительно большая площадь фильтрующей поверхности и высокая производительность элементов позволяет использовать их при фильтрации больших потоков жидкостей.
Высокая механическая прочность элементов ЭКОПЛЕН-РЕ позволяет проводить фильтрацию при высоких перепадах давления, а также проводить промывку обратным током горячей водой и моющими растворами.
Технические характеристики элементов высотой 250 мм
|
Возможные рейтинги фильтрации, мкм.
|
5, 10, 20
|
|
Площадь фильтрации, м2
|
0.2
|
|
Максимальная рабочая температура, oС
|
100
|
|
Максимальный перепад давления в прямом и обратном направлении фильтрации
|
0.6 МПа при 20 oС
0.2 МПа при 100 oС
|
|
Диапазон pH
|
1÷14
|
|
Стерилизация
|
Автоклавирование и обработка острым паром в линии при 121 ºС. Количество циклов – не менее 20
|
|
Рекомендуемая скорость потока жидкости, л/ч
|
До 500
|
Пример для заказа
| ЭФП-
|
401-
|
L/
|
5.0-
|
250-
|
А0
|
| Марка
|
Код материала
|
Фильтруемая среда
|
Рейтинг, мкм
|
Высота, мм
|
Код посадки
|
Элемент Фильтрующий Патронный
|
СВМПЭ
|
L - жидкость
G - газ
|
5
10
20
|
125
250
500
750
1000
|
А0 - тупиковый, штуцер 44,5 мм;
А7 - тупиковый, штуцер 56,5 мм с байонетным затвором;
F1 - проходной с уплотнениями;
F0 - проходной без уплотнений
|
