Описание магистральных фильтров и элементов ABAC C-D

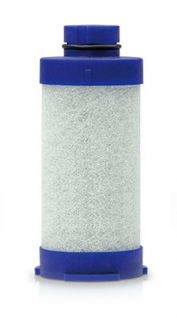

Магистральный фильтрующий элемент устанавливается внутри корпуса магистрального фильтра и предназначен для фильтрации сжатого воздуха от твёрдых частиц, а также паров воды и масла.
Состоит фильтрующий элемент из алюминиевого и/или пластикового каркаса, фильтрующего материала и резинового уплотнения. Фильтрующим материалом может быть намотанная в несколько слоёв синтетическое микроволокно (итальянский аналог), либо гофрированное боросиликатное стекловолокно (немецкий аналог), имеющее свойство к регенерации. Мы можем предложить нашим Клиентам оба варианта.
Фильтрующие магистральные элементы, по-другому картриджи, подразделяются на следующие типы:
- сепарирующие, встречаются довольно редко, предназначены для удаления основного конденсата в линии после компрессора. Задерживают водомасляные аэрозоли размером от 25 микрон до 5 микрон, твёрдые частицы не отделяются;
- предварительные, рекомендуются устанавливать после циклонного сепаратора или после осушителя, чтобы задерживать ржавчину, окалины, адсорбентную пыль после осушителя и прочие твёрдые частицы размером до 5-3 мкм;
- общей очистки, степень фильтрации по твёрдым частицам составляет до 1 мкм, а по маслу до 0.1 мг/м3. Рекомендуется устанавливать как промежуточный вариант между предварительным фильтром и фильтром тонкой очистки. Внешняя сторона фильтрующего элемента дополнительно снабжена губковидным поролоновым фильтрующим материалом, основная функция которого задерживать конденсат;
- микрофильтр или фильтр тонкой очистки, степень фильтрации по твёрдым частицам до 0.01 мкм, а по маслу до 0.01 мг/м3. Данный тип рекомендуется устанавливать на входе перед осушителем, угольным или стерильным фильтром. Внешняя сторона элемента, как у фильтра общей очистки, дополнительно снабжена губковидным поролоновым фильтрующим материалом;
- угольный, предназначен для очистки сжатого воздуха от паров масла и воды до 0.003 мг/м3 и удаления некоторых запахов. Устанавливается как финишный вариант в линии или перед стерильным фильтром, в случае отсутствия осушителя в магистрали.
Характеристики магистральных фильтров и элементов ABAC C-D
Артикул |
Артикул манометра |
Размер фильтра |
m3/h |
lt/min |
SCFM |
Присоединение |
Размер A |
Размер B |
Размер C |
Размер E |
Вес |
Модель эдемента |
8102855232 |
- |
1 |
10 |
168 |
6 |
(G1/8) |
50 |
17 |
157 |
60 |
0,25 |
F (Grade) 1 |
8102855233 |
- |
2 |
25 |
414 |
15 |
(G1/4) |
50 |
17 |
157 |
60 |
0,25 |
F (Grade) 2 |
8102855234 |
8055241036 |
3 |
42 |
702 |
25 |
(G1/4) |
70 |
24 |
231 |
70 |
0,6 |
F (Grade) 3 |
8102855235 |
8055241036 |
4 |
54 |
900 |
32 |
(G3/8) |
70 |
24 |
231 |
70 |
0,6 |
F (Grade) 4 |
8102855236 |
8055241036 |
5 |
85 |
1416 |
50 |
(G1/2) |
70 |
24 |
231 |
70 |
0,6 |
F (Grade) 5 |
8102855237 |
8055241036 |
6 |
119 |
1986 |
70 |
(G1/2) |
127 |
32 |
285 |
80 |
1,7 |
F (Grade) 6 |
8102855238 |
8055241036 |
7 |
144 |
2400 |
85 |
(G3/4) |
127 |
32 |
285 |
80 |
1,7 |
F (Grade) 7 |
8102855239 |
8055241036 |
8 |
178 |
2964 |
105 |
(G1) |
127 |
32 |
285 |
80 |
1,7 |
F (Grade) 8 |
8102855240 |
8055241036 |
9 |
212 |
3534 |
125 |
(G3/4) |
127 |
32 |
371 |
80 |
2 |
F (Grade) 9 |
8102855241 |
8055241036 |
10 |
297 |
4950 |
175 |
(G1) |
127 |
32 |
371 |
80 |
2 |
F (Grade) 10 |
8102855242 |
8055241036 |
11 |
476 |
7932 |
280 |
(G1 1/4) |
140 |
40 |
475 |
80 |
3 |
F (Grade) 11 |
8102855243 |
8055241036 |
12 |
545 |
9084 |
321 |
(G1 1/2) |
140 |
40 |
475 |
80 |
3 |
F (Grade) 12 |
8102855244 |
8055241036 |
13 |
765 |
12750 |
450 |
(G2) |
170 |
53 |
508 |
100 |
4,9 |
F (Grade) 13 |
8102855245 |
8055241036 |
14 |
1189 |
19818 |
700 |
(G2) |
170 |
53 |
708 |
100 |
5,5 |
F (Grade) 14 |
8102855246 |
8055241036 |
15 |
1444 |
24066 |
850 |
(G2 1/2) |
220 |
70 |
736 |
100 |
10,5 |
F (Grade) 15 |
8102855247 |
8055241036 |
16 |
1529 |
25482 |
900 |
(G3) |
220 |
70 |
736 |
100 |
10,5 |
F (Grade) 16 |
8102857032 |
8055241036 |
17 |
2125 |
35418 |
1250 |
(G3) |
220 |
70 |
857 |
100 |
11,5 |
F (Grade) 17 |
8102857033 |
8055241036 |
18 |
2550 |
42498 |
1500 |
(G3) |
220 |
70 |
1005 |
100 |
12,5 |
F (Grade) 18 |
8102855264 |
- |
1 |
10 |
168 |
6 |
(G1/8) |
50 |
17 |
157 |
60 |
0,25 |
NA |
8102855265 |
- |
2 |
25 |
414 |
15 |
(G1/4) |
50 |
17 |
157 |
60 |
0,25 |
NA |
8102855266 |
- |
3 |
42 |
702 |
25 |
(G1/4) |
70 |
24 |
231 |
70 |
0,6 |
NA |
8102855267 |
- |
4 |
59 |
984 |
35 |
(G3/8) |
70 |
24 |
231 |
70 |
0,6 |
NA |
8102855268 |
- |
5 |
85 |
1416 |
50 |
(G1/2) |
70 |
24 |
231 |
70 |
0,6 |
NA |
8102855269 |
- |
6 |
119 |
1986 |
70 |
(G1/2) |
127 |
32 |
285 |
80 |
1,7 |
NA |
8102855270 |
- |
7 |
212 |
3534 |
125 |
(G3/4) |
127 |
32 |
285 |
80 |
1,7 |
NA |
8102855271 |
- |
8 |
297 |
4950 |
175 |
(G1) |
127 |
32 |
285 |
80 |
1,7 |
NA |
8102855272 |
- |
9 |
476 |
7932 |
280 |
(G1 1/4) |
140 |
40 |
475 |
80 |
3 |
NA |
8102855273 |
- |
10 |
545 |
9084 |
321 |
(G1 1/2) |
140 |
40 |
475 |
80 |
3 |
NA |
8102855274 |
- |
11 |
1189 |
19818 |
700 |
(G2) |
170 |
53 |
508 |
100 |
4,9 |
NA |
8102855275 |
- |
12 |
1444 |
24066 |
850 |
(G2 1/2) |
220 |
70 |
413 |
100 |
8 |
NA |
8102855276 |
- |
13 |
2550 |
42498 |
1500 |
(G3) |
220 |
70 |
413 |
100 |
8 |
NA |
Описание
Наимаенование |
Артикул |
Filter Element for C-D - 1 |
2258293601 |
Filter Element for C-D - 2 |
2258293602 |
Filter Element for C-D - 3 |
2258293603 |
Filter Element for C-D - 4 |
2258293604 |
Filter Element for C-D - 5 |
2258293605 |
Filter Element for C-D - 6 |
2258293606 |
Filter Element for C-D - 7 |
2258293607 |
Filter Element for C-D - 8 |
2258293608 |
Filter Element for C-D - 9 |
2258293609 |
Filter Element for C-D - 10 |
2258293610 |
Filter Element for C-D - 11 |
2258293611 |
Filter Element for C-D - 12 |
2258293612 |
Filter Element for C-D - 13 |
2258293613 |
Filter Element for C-D - 14 |
2258293614 |
Filter Element for C-D - 15 |
2258293615 |
Filter Element for C-D - 16 |
2258293616 |
Filter Element for C-D - 17 |
2258293617 |
Filter Element for C-D - 18 |
2258293618 |
Купит магистральные фильтры и элементы ABAC C-D
Серия |
C |
D |
Удаление частиц (микрон) |
- |
0.01 |
Концентрация масляного аэрозоля на выходе (мг/м³) |
0.01 |
- |
Общая эффективная масса (%) |
>99.9 |
- |
Класс качества воздуха на выходе (частицы/масло) |
-/2 |
1/- |
Начальное падение давления на фильтре в сухой среде (бар) |
0.085 |
0.085 |
Начальное падение давления на фильтре во влажной среде (бар) |
0.125 |
- |
