Описание

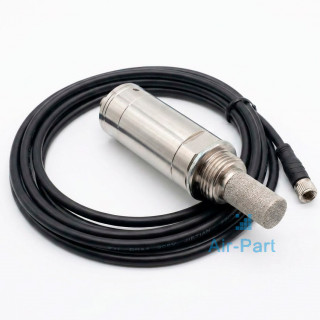

Датчик точки росы F113C произведен, проверен и откалиброван в соответствии с самыми высокими стандартами, он поставляется в идеальном рабочем состоянии, готовым к установке для выполнения измерений в газе. Прецизионная конструкция датчика компенсирует дрейф, вызванный температурой, загрязнением и старением, обеспечивая долговременные, надежные и высокоточные измерения. Инновационный алгоритм температурной компенсации и многоточечная калибровка температурной компенсации значительно уменьшают температурный дрейф датчика и обеспечивают высокую точность измерений в широком диапазоне температур.
Функции
Датчик точки росы F113C — это передатчик непрерывного действия, работающий в диапазоне 4–20 мА и в режиме реального времени, служащий для измерения содержания влаги в воздухе, а также других некоррозионных газах.
Основные функции прибора
- Произведен по технологии датчиков на основе полимерной пленки
- Точность до ±2 °Ctd с калибровкой по точкам росы до 9 точек и многоточечной температурной компенсацией
- Класс защиты IP65
- Сверхбыстрый отклик
- Превосходная и продолжительная стабильность
- Инновационная технология защиты от конденсата, частиц, масла и большинства химических веществ
- Высокая устойчивость к электрическим помехам
- Комплексные функции настройки датчика, передачи данных, обновления программного обеспечения и обслуживания через стандартный интерфейс RS485 и мощное сервисное программное обеспечение
Характеристики датчика точки росы Versus Kompressoren
| Рабочие параметры |
| Диапазон измерений (точка росы) |
-80 … +20 °Ctd |
| Точность (точка росы) |
±2 °Ctd (стандарт) |
| Диапазон измерений (температура) |
-40 … +100 °C |
| Точность(температура) |
±0.3 °Ctd（стандарт） |
| Время отклика: 63% [90%]，20 °C，1 бар (изб.)，4 л/мин |
-50 -> +20 °Ctd - 20 сек [40 сек]
+20 -> -50 °Ctd - 1 мин [3 мин] |
| Электрические характеристики |
| Напряжение (Нормальный режим измерения) |
10…30V/30mA + 4-20mA выход |
| Аналоговый выход (настраиваемый) |
4…20 mA (с 3-жильным подключением) |
| Аналоговое разрешение |
0.002 mA |
| Сопротивление нагрузки |
Макс. 500 Ом |
| Цифровой выход |
Modbus RTU (RS485) |
| Разъем |
М8 (5- полюсной) |
| Условия эксплуатации |
| Рабочая температура |
-30 … +70 °C |
| Температура хранения |
-40 … +80 °C |
| Относительная влажность |
0 … 95 %RH |
| Номинальное давление |
0 … 5 MПа |
| Расход потока |
>1 л/мин. |
| Дополнительная информация |
| Присоединительный размер |
ISO G 1/2” резьбовое |
| Защита от загрязнений |
IP65 |
| Материал корпуса |
Нержавеющая сталь |
| Защита датчика |
Фильтр из спеченной нержавеющей стали 40-50 um |
| Электромагнитная совместимость (EMC) |
Согласно IEC 61326-1 |
