Промышленные винтовые компрессоры

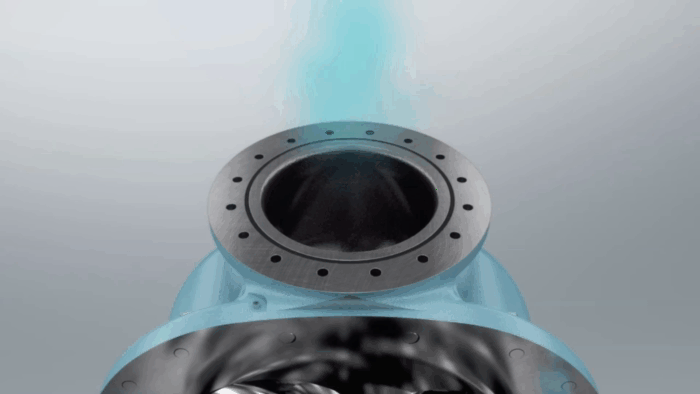

Винтовой компрессор

Современным промышленным оборудованием является винтовой компрессор так называемая «рабочая лошадка» во многих промышленных процессах, который производит сжатый воздух как вид энергии. Данная технология подходит для решения множества сложных отраслевых задач на отраслевых предприятиях по всему миру и используется для работы различного оборудования от шуруповерта до многотонного пресса. Отрасль промышленности (электроэнергетика, топливная промышленность, чёрная металлургия, цветная металлургия, химическая и нефтехимическая промышленность, машиностроение и металлообработка, стекольная и фарфоро-фаянсовая промышленность, пищевая промышленность, медицинская промышленность и др.), где встречается винтовой компрессор, разные.

Винтовой блок

Сама идея была запатентована в марте 1878 года немцем Генрихом Кригар, однако из-за невозможности воплощения в жизнь данного вида компрессора сложную винтовую пару изготовили только в 1932 году и сделал это шведский инженер Линсхольм. Конструкция промышленного винтового компрессора стала успешно конкурировать с другими типами объемных компрессорных машин из-за своей надежности в работе, малой металлоемкости и габаритных размеров, а также экономии до 30% электроэнергии.

Принцип работы промышленного винтового компрессора

Конструкция компрессора винтового воздушного - сухого сжатия, работает без подачи масла в рабочую полость и имеет два винтовых ротора. Первый (Ведущий) ротор с выпуклой нарезкой соединен непосредственно через зубчатую передачу с двигателем, а второй (Ведомый) ротор имеет нарезку в виде вогнутых впадин. Оба ротора расположены в разъемном корпусе, имеющий один или несколько разъемов. В корпусе выполнены расточки под винты, подшипники и уплотнения, а также камеры всасывания и нагнетания.

Узлы уплотнений которые располагаются между винтовой частью роторов и подшипниковыми камерами (В которых сжимается газ). Узлы уплотнений состоят из набора баббитовых и графитовых колец. Запирающий газ подается в камеры между группами колец и препятствует попаданию масла из подшипниковых узлов в сжимаемый газ, а также газа в подшипниковые камеры.

Недопустимо касание винтов роторов при отсутствии смазки, поэтому между ними оставляется минимальное расстояние который обеспечивает безопасную работу промышленного винтового компрессора. Наружные синхронизирующие шестерни позволяют первому и второму ротору вращаться с синхронной частотой.

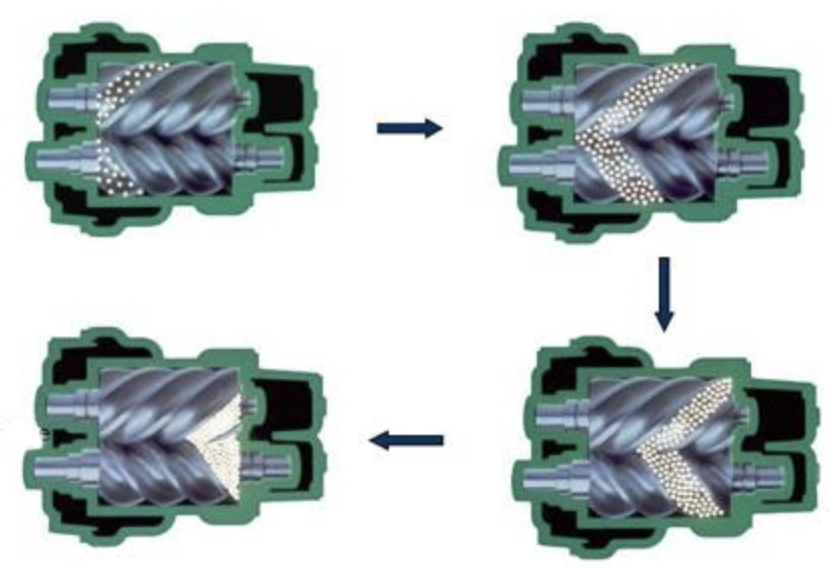

Объем камер увеличивается при вращении роторов и их выступы удаляются от впадин тем самым создавая процесс всасывания. При достижении максимума объема камер процесс всасывания завершается и камеры оказываются изолированными стенками корпуса, крышками всасывающего и нагнетательного патрубков.

При дальнейшем вращении во впадину ведомого ротора начинает внедряться сопряженный выступ ведущего ротора. Внедрение начинается у переднего торца и постепенно распространяется к нагнетательному окну. С некоторого момента времени обе винтовые поверхности объединяются в общую полость, объем которой непрерывно уменьшается благодаря поступательному перемещению линии контакта сопряжённых элементов в направлении к нагнетательному окну. Дальнейшее вращение роторов приводит к вытеснению газа из полости в нагнетательный патрубок. Из-за того, что частота вращения роторов значительна и одновременно существует несколько камер, компрессор создаёт равномерный поток газа.

Отсутствие клапанов и неуравновешенных механических сил обеспечивают винтовым компрессорам высокие рабочие частоты вращения, то есть позволяют получать большую производительность при сравнительно небольших внешних габаритах.

В маслозаполненных компрессорах ведущий ротор взаимодействует с ведомым непосредственно, без шестерен. Масло, поступающее в полости компрессора, обеспечивает интенсивную смазку и абсорбирует значительную часть тепла сжатия компрессора.

В сухих винтовых компрессорах основной и вспомогательный роторы работают без присутствия масла. Для предотвращения контакта роторов и их износа синхронное вращение роторов обеспечивается с использованием синхронизирующих шестерен.

Маслозаполненные компрессоры допускают меньшие скорости вращения, чем компрессоры «сухого сжатия». Масло в рабочую полость винтового компрессора подается с целью уменьшения перетечек через внутренние зазоры, смазки винтового зацепления роторов и охлаждения сжимаемого газа.

Есть несколько типов винтовых компрессоров: с прямым приводом и ременным.

Также в наше время широкое распространение получили двухступенчатые винтовые компрессоры. Их особенностью является эксплуатация винтовых пар не с двумя роторами, а с четырьмя, что обеспечивает увеличение производительности на одной и той же электрической мощности до 15 %.
